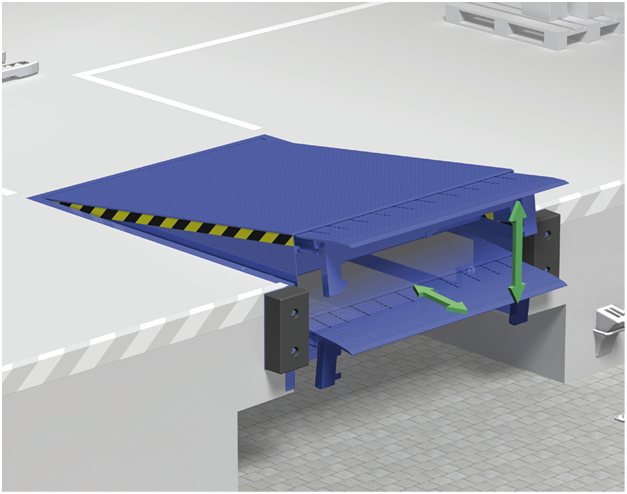

NovoDock L 550i – Доклевеллер (гидравлическая уравнительная платформа) с телескопической аппарелью

Отличительные характеристики изделия:

• Динамическая грузоподъёмность повышена до 100кН
• Green-Solution изделие
• При работе изделия экономится около 70% энергии
• Кроме основных имеет ряд дополнительных опций
• Имеет прочную стальную конструкцию
• Соответствует всем требованиям техники безопасности
• Повышает надёжность и долговечность погрузчиков

Перегрузочный мост Алютех NovoDok L 550i специально разработан для перегрузки тяжёлых материалов. При производстве NovoDok L 550i применяются экологически чистые материалы. Сочетание экологически чистых материалов с системой управления i-Vision привело к снижению расхода электроэнергии и выбросов в атмосферу СО2.

 NovoDok L 550i состоит из:

• стального каркаса
• уравнительной платформы с телескопической аппарелью
• гидравлической системы с помощью которой задаётся положение и платформы и аппарели
• управляющего устройства i-Vision ТА

Защита от коррозии

Для защиты от коррозии все стальные элементы перегрузочной платформы Алютех NovoDok L 500i очищаются с помощью пескоструйного устройства, а затем красят двухкомпонентной краской в соответствии с RAL 5010 (синий), RAL 7016 (антрацит) и RAL 9005 (чёрный). Краска соответствует VOC-Dekopaint стандарту.

Гидравлическая система

Гидравлическая система низкого давления включает в себя гидравлический привод, гидроцилиндры уравнительной платформы и телескопической аппарели. Благодаря этому, управление положением платформы и аппарели происходит независимо.

Панель (блок) управления

Положение уравнительной платформы задаётся с помощью блока управления i-Vision ТА (входит в комплект поставки). Блоки управления  RoHS совместимы и не содержат свинца.

i-Vision TA                            i-Vision TAD (опция)



Мероприятия по технике безопасности

- При любой нестандартной ситуации происходит немедленное отключение и остановка всех механизмов.

- Обязательная перезагрузка блока управления при несанкционированном отключении электропитания.

 ВАЖНО

1. При неравномерной загрузке уравнительной платформы возможен её перекос, но аппарель, благодаря независимому управлению, останется в горизонтальном положении, что предотвратит падение и порчу  перегружаемого товара.
2. Обязательное нанесение боковых чёрно-жёлтых сигнальных полос безопасности.
3. Оборудованное рабочее место для технического персонала.

Технические данные

• Динамическая нагрузка по EN 1398  .........................................100 кН
• Заказная ширина  ................................................2000, 2250, 2400 мм
• Длина аппарели .........................................................................500 мм
• Максимальный наклон составляет 12,5 % в соответствии с EN 1398.
• Мощность питания  ............................................3 N~ 400 В/50 Гц/16 A
• Класс защиты ...................................................................................IP 65
• Максимальная мощность двигателя  .....................................     1,5 кВт
• Платформа изготовлены из рифленого листа толщиной     10 - 12 мм
• Аппарель изготовлены из рифленого листа толщиной      15 – 17 мм

Подготовительные работы

Подготовка на месте зависит от метода установки.

Возможные варианты изготовления и комплектации

В зависимости от потребностей заказчика возможны  следующие варианты исполнения:

Стандарт

- GreenPlus – экологический вариант.

При экологическом варианте упор делается на экономии энергии и снижении выбросов СО2.

Дополнительные опции

• DoorPlus – эта опция обеспечивает управление воротами и уравнительной платформой с единого блока управления.
•  IsoPlus – в этом варианте предполагается утепление уравнительной платформы и двойное щелевое уплотнение.
• SaftyPlus – повышение безопасности за счёт применения светофора и электрифицированного противооткатного башмака.
• WarrantyPlus – продлённое время гарантии.

В зависимости от пожеланий заказчика возможно:

• Изготовление нестандартного по размерам и    грузоподъёмности доклевеллера.
• Выбор любого цвета по RAL.
• Горячая оцинковка стальных деталей.
• Одновременная блокировка ворот и уравнительной платформы.
• Изготовление поворотной аппарели с боковыми скосами для работы с небольшими грузовиками.
• Изготовление поворотной аппарели с откидными сегментами.
• Комплектование доклевеллера стальными и резиновыми бамперами.
• Согласование системы сигнализации противооткатного башмака с работой светофора.
• Инвариантность установок

Заказная длина платформы (мм)	Заказная высота (мм)	Рабочий диапазон (мм)
		Аппарель 500 мм
		вверху	внизу
2000	700	300	400
2500	700	300	400
3000	800	370	400
3500	900	450	400
4000	900	450	400
4500	900	450	400
