Отличительные характеристики изделия:
- Изготавливается в соответствии с Европейскими экологическими стандартами
- В процессе работы доклевелера экономится до 70% энергии
- Возможны различные варианты компоновок
- Имеет прочную стальную конструкцию
- Управляющее устройство с интерфейсом i-Vision

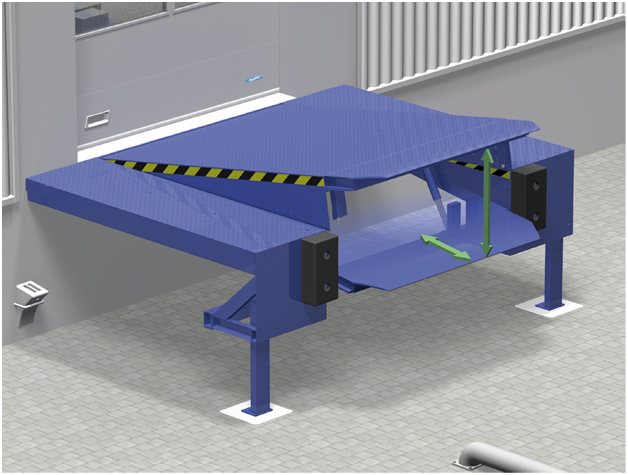

NovoDock P 500i – Перегрузочная площадка со встроенным доклевелером (гидравлической уравнительной платформой) с телескопической аппарелью представляет собой прочную стальную конструкцию, обеспечивающую высокую эффективность и надёжность перегрузочных работ. Главным её преимуществом является набор функций повышающих безопасность работ и снижающих затраты на ремонт погрузчиков. Она устанавливается перед воротами, через которые осуществляется перегрузка товаров и может служить основой для устройства перегрузочного тамбура. Материалы, которые используются при производстве и упаковке NovoDock P 500i соответствуют Европейским экологическим стандартам.
Доклевеллер NovoDok P 500i состоит из:
- стального каркаса с площадкой
- уравнительной платформы с телескопической аппарелью на подшипниках скольжения
- гидравлической системы, посредством которой задаётся положение и платформы и аппарели
- управляющего устройства i-Vision ТА
Защита от коррозии
Для защиты от коррозии все стальные элементы NovoDok P 500i очищаются с помощью пескоструйного устройства, а затем красят двухкомпонентной краской в соответствии с RAL 5010 (синий), RAL 7016 (антрацит) и RAL 9005 (чёрный). Краска соответствует VOC-Dekopaint стандарту.
Гидравлическая система
Гидравлическая система низкого давления включает в себя гидравлический привод, гидроцилиндры уравнительной платформы и телескопической аппарели. Благодаря этому, управление положением платформы и аппарели происходит независимо.
Панель (блок) управления
Положение уравнительной платформы задаётся с помощью блока управления i-Vision ТА (входит в комплект поставки). Блоки управления RoHS совместимы и не содержат свинца.
i-Vision TA i-Vision TAD (опция)
Мероприятия по технике безопасности
- При любой нестандартной ситуации происходит немедленное отключение и остановка всех механизмов.
- Обязательная перезагрузка блока управления при несанкционированном отключении электропитания.
ВАЖНО
- При неравномерной загрузке уравнительной платформы возможен её перекос, но аппарель, благодаря независимому управлению, останется в горизонтальном положении, что предотвратит падение и порчу перегружаемого товара.
- Обязательное нанесение боковых чёрно-жёлтых сигнальных полос безопасности.
- Оборудованное рабочее место для технического персонала.
Технические данные:
|
Заказная длина платформы (мм) |
Заказная высота платформы (мм) |
Рабочий диапазон (мм) | |||
|
Аппарель 500 мм |
Аппарель 1000 мм | ||||
|
вверху |
внизу |
вверху |
внизу | ||
|
2000 |
700 |
340 |
380 |
430 |
440 |
|
2500 (2440) |
700 |
440 |
350 |
500 |
390 |
|
3000 |
800 |
460 |
400 |
550 |
440 |
|
3500 |
900 |
480 |
400 |
540 |
420 |
|
4000 |
900 |
520 |
420 |
570 |
460 |
|
4500 |
900 |
550 |
370 |
600 |
380 |
Характеристики
- Динамическая нагрузка по EN 1398...............................................60 кН
- Заказная ширина...............................................................2000, 2250 мм
- Длина аппарели................................................................... 500/1000 мм
- Максимальный наклон составляет 12,5 % в соответствии с EN 1398.
- Заказная ширина платформы...........................................3300, 3500 мм
- Угол пристройки к зданию............... 90°, 75°, 60°, 45°, 105°, 120°, 135°
- Напряжение...........................................................3 N~ 400 В/50 Гц/16 А
- Класс защиты....................................................................................IP 65
- Максимальная мощность двигателя...................................... 1,5 кВт
- Платформа изготовлена из рифленого листа толщиной……8 – 10 мм
- Аппарель из рифленого листа толщиной.............................. 12 - 14 мм
Подготовительные работы
Зависят от метода установки.
Возможные варианты изготовления и комплектации
В зависимости от потребностей заказчика возможны различные варианта исполнения NovoDok P 500i
- GreenPlus – экологический вариант.
При экологическом варианте упор делается на экономии энергии и снижении выбросов СО2.
ErgoPlus –повышенный уровень техники безопасности и уменьшение расходов на ремонт погрузчиков
Дополнительные опции
- DoorPlus – эта опция обеспечивает управление воротами и уравнительной платформой с единого блока управления.
- IsoPlus – в этом варианте предполагается утепление уравнительной платформы и двойное щелевое уплотнение.
- SaftyPlus – повышение безопасности за счёт применения светофора и электрифицированного противооткатного башмака.
- WarrantyPlus – продлённое время гарантии и сокращённые сроки реагирования.
Кроме того, в зависимости от пожеланий заказчика возможно:
- Изготовление нестандартного по размерам и грузоподъёмности доклевеллера.
- Выбор любого цвета по RAL.
- Горячая оцинковка стальных деталей.
- Изготовление поворотной аппарели с боковыми скосами для работы с небольшими грузовиками.
- Изготовление поворотной аппарели с откидными сегментами.
- Комплектование доклевеллера стальными и резиновыми бамперами.
- Одновременная блокировка ворот и уравнительной платформы.
- Согласование системы сигнализации противооткатного башмака с работой светофора.
- Инвариантность установок.
