Консольные откатные ворота - оптимальное решение для нашего климата
На завершающем этапе строительства загородного дома или коттеджа у владельца возникает вопрос, с помощью каких ворот замкнуть периметр забора вокруг своего участка. Личный опыт однозначно говорит, что оптимальным решением, особенно для нашего климата, являются откатные ворота консольного типа с автоматическим приводом и калиткой.
Консольные откатные ворота для ограничения доступа на территорию имеют целый ряд преимуществ перед любыми другими воротами. Чтобы понять, с чем связанны преимущества данного типа ворот и их удивительное удобство в эксплуатации, коротко рассмотрим конструкцию и принцип действия откатных ворот консольного типа.

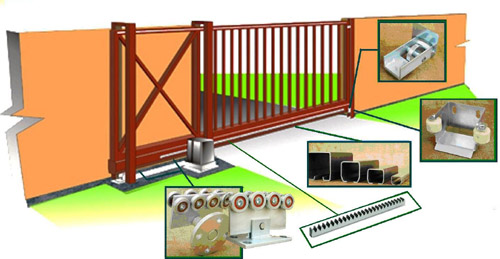

Основными элементами откатных ворот являются:
- полотно ворот;
- направляющая (несущая) балка со специальным профилем;
- две роликовые опоры (каретки);
- концевой ролик;
- улавливатель верхний;
- улавливатель нижний;
- верхний фиксатор с роликом (кронштейн);
- зубчатая рейка;
- электропривод;
- аксессуары система безопасности.
В зависимости от веса ворот и их габаритов варьируются размеры и прочность базового комплекта в состав, которого входят:
- Направляющая (несущая) балка со специальным профилем.
- Две роликовые опоры (каретки).
- Концевой ролик.
- Улавливатель нижний.
- Улавливатель верхний.
- Верхний фиксатор с роликом (кронштейн).
Особое внимание обращается на соразмерность прочностных характеристик направляющей балки весу ворот. Если эта соразмерность соблюдена, то работоспособность и потребительские качества откатных ворот будут оставаться высокими в течение всего срока их эксплуатации.
Для откатных ворот консольного типа существует три типа направляющих и соответственно три системы базового комплекта:
- ЭКО система – для лёгких ворот – поперечное сечение направляющей 60х70мм;
- ЕВРО система – для средних ворот – поперечное сечение направляющей 90х90мм;
- Система МАКС – для тяжёлых ворот - поперечное сечение направляющей 130х130мм.
Направляющая балка приваривается к нижнему торцу полотна ворот. Полотно ворот состоит из рамы и обшивки. Рама изготавливается из стальной профильной трубы. По внутреннему периметру рамы устанавливается подрамник, к которому крепится обшивка. Обшивка может быть из стального профлиста (односторонней или двухсторонней), решётки набранной из профильных труб или узорного кованого полотна. Здесь всё зависит от желания и фантазии заказчика.
Роликовые опоры неподвижно закрепляются в фундаменте, расположенном справа или слева от проёма ворот. Размер фундамента определяется по ширине проёма и глубине промерзания грунта. Полотно ворот с приваренной направляющей балкой подвижно устанавливается на роликовые опоры, благодаря чему оно может перемещаться вдоль проёма, открывая или закрывая его.
Когда ворота открыты, в вертикальном положение они удерживаются с помощью верхнего фиксатора (кронштейна), закреплённого к силовому элементу забора или стены здания. При закрытом положение ворота консольно нависают над поверхностью на высоте примерно 100мм и с помощью концевого ролика дополнительно фиксируются верхним и нижним улавливателями, установленными на специальной стойке с противоположной стороны ворот.
Открываются и закрываются ворота с помощью электропривода, установленного на фундаменте рядом с полотном ворот. Привод откатных ворот представляет собой электродвигатель с редуктором и ведущей шестерней, входящей в зацепление с зубчатой рейкой, закрепленной на полотне ворот. При нажатии на кнопку пульта управления ( брелка) электросигнал подаётся на электропривод. Вращательное движение электродвигателя привода с помощью ведущей шестерни и зубчатой рейки преобразуется в поступательное движение ворот. Таким образом, нажимая на соответствующие кнопки управляющего брелка, можно открывать или закрывать ворота.
Мощность привода также как размеры и прочность базового комплекта зависит от массы откатных ворот и интенсивности их эксплуатации. По этим признакам приводы откатных ворот делятся на бытовые (25 – 45 циклов в сутки) и промышленные (до 300 циклов в сутки). В свою очередь бытовые приводы откатных ворот подразделяются на приводы ворот весом до 400кг и от 400 до 600кг. Промышленные приводы рассчитаны на более тяжёлые ворота – до 1200 и до 3000кг.
Для предотвращения столкновения ворот с въезжающим или выезжающим автомобилем в систему управления воротами включены фотоэлементы, установленные в створ ворот и мигающие лампы над воротами. Мигающие лампы предупреждают водителя о том, что ворота не закончили своё движение. Наличие фотоэлементов в створе ворот приводит к тому, что в случае появления между излучателем и датчиком любого препятствия, ворота немедленно остановятся.
Запирание ворот осуществляется с помощью электроконтактного замка.
Для повышения радиуса действия пульта управления ворота могут оснащаться выносной антенной.
Преимущества откатных ворот консольного типа.
- Как видим, конструктивно ворота выполнены так, что проём ворот не ограничен ни сверху, ни снизу, что позволяет завезти на территорию любое по высоте оборудование.
- Поскольку ворота перемещаются вдоль забора, они не уменьшают полезную площадь двора, а при открывании не возникает опасности, что-то повредить перед ними.
- Въезд на территорию после обильных снегопадов ограничивается только проходимостью автомобиля.
- На работоспособность элементов качения откатных ворот консольного типа не оказывают влияние атмосферные осадки, мороз, грязь и лёд. Это происходит благодаря тому, что при установке ворот на роликовые опоры за счёт специального профиля направляющей балки ролики оказываются внутри неё и не подвергаются воздействию внешней среды.
- Откатные ворота консольного типа могут перекрывать проём шириной 12 метров. В случае необходимости ширину перекрываемого проёма можно увеличить до 24 метров, установив вторые ворота, открывающиеся в противоположную сторону.
- Благодаря защищённой паре качения, ролики – внутренняя поверхность направляющей балки, даже тяжёлые ворота, в случае отсутствия электропитания, может легко открыть и закрыть один человек.
- Мощный фундамент и фиксация ворот в вертикальном положении в трёх точках обеспечивает устойчивость откатных ворот консольного типа даже при очень сильном ветре.
Если представленные доводы убедили ВАС в необходимости установки откатных ворот консольного типа, обращайтесь в ООО «ВЕКТОР». Мы быстро и качественно изготовим и установим бытовые и промышленные откатные ворота любого размера и веса.
