Как выбрать автоматику для распашных ворот?
Автоматика превращает распашные ворота в современную конструкцию, способную просто, быстро и комфортно открыть створки. Основной узел автоматики - электропривод. Приводы для распашных ворот разделяются на 3 основные типа: рычажные, линейные и гидравлические.
Как выбрать электропривод распашных ворот?
Выбор конкретной модели электропривода зависит от следующих характеристик ворот:
- вес створок
- ширина и длина створки (площадь полотна)
- предполагаемая ветровая нагрузка
- предполагаемая интенсивность работы створок
- направление открывания ворот (внутрь или наружу)
Комплектация
Приводы продаются в комплекте, обеспечивающим полное управление воротами. Иногда приходится отдельно покупать пульт ДУ, сигнальную лампу, фотоэлементы (зависит от производителя). Стандартно в комплект входит:
- привод
- блок управления
- механические упоры

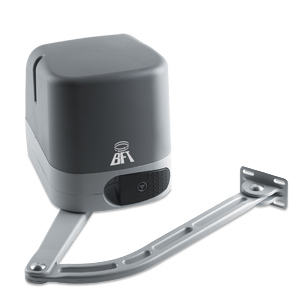

Рычажные приводы для распашных ворот
Рычажный привод монтируется на несущий столб, при этом расстояние от угла опоры до створки может достигать 20 см. То есть, полотно может располагаться практически посередине столба. Такие устройства рассчитаны на полотно шириной до 4 м, весом до 800 кг.
Рычаг по своей форме напоминает согнутую в локте руку, поэтому второе название рычажных механизмов - локтевые. Две части рычага соединены шарниром. В данном устройстве минимизировано трение механизмов, створки открываются плавно, бесшумно. Соединение осуществляется болтами и втулками.
Для монтажа редуктора надо сделать предварительное крепление монтажной пластины к опорному столбу. Рычажный привод можно устанавливать и с левой, и с правой стороны. В зависимости от этого выбирают левосторонний или правосторонний рычаг. Сторона установки определяется при взгляде с огораживаемой территории.
Плюсы рычажного устройства: простота монтажа, не требуется сварка, возможность открывать ворота внутрь и наружу.

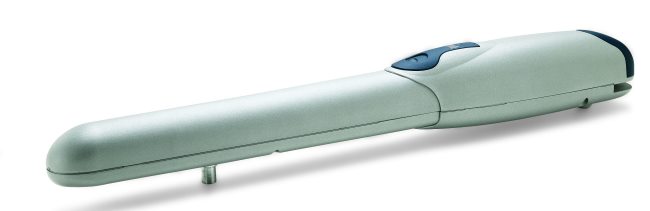

Линейные приводы для распашных ворот
Линейная автоматика имеет компактный, эстетичный внешний вид. Принцип работы: крутящий момент передается от эл. двигателя к ходовому винту. Для этого используется один из механизмов:
- червячная передача
- планетарный редуктор
- гидроцилиндр (используется масло)
Червячная передача - простой и надежный способ, который применяется в 80% данных механизмов. Схема предусматривает использование зубчатого колеса. Во время работы линейного эл. привода шток выдвигается из корпуса на 90-100 см. Также рычаг может удлиняться при помощи движения каретки. В таком механизме его удлинение составляет до 50 см.
Преимущества линейного электропривода: большая мощность, возможен монтаж на узкие опоры, необратимость червячного механизма (невозможно открыть ворота в другую сторону в рабочем режиме привода). Монтаж такой системы осуществляется, как правило, с внутренней стороны.

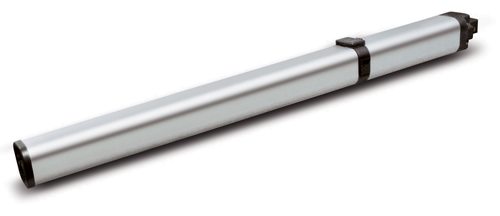

Гидравлическая автоматика
Гидравлический электропривод для распашных ворот обладает реверсным ходом. Монтируется к опорному столбу и створке кронштейнами. Принцип действия: поршень приводится в действие гидравлическим насосом. Он (поршень) соединен с полотном створки, которая, благодаря ему, открывается и закрывается.
Преимущества данных механизмов: компактные, мощные, подходят для ворот с большой интенсивностью (для промзон, стройплощадок). Допустимая ширина полотна 2,20 м.
Все типы электродвигателей снабжаются замками-распределителями. С их помощью осуществляется открытие/закрытие ворот, когда отсутствует эл. энергия.
Особенности автоматики для распашных ворот
Крепление
Выбор линейной автоматики при монтаже на кирпичные опоры требует устройства ниш. Следует отметить, что крепление мотора к опоре из облицовочного кирпича, пено- или газоблока имеет свои особенности. Для предупреждения выхода дюбеля применяется химический анкер. После сверления столба и установки дюбеля в отверстие закачивается специальный 2-хкомпонентный клей.
Парусность и другие параметры
При выборе определенной модели механизма учитывают парусность створок. Например, если полотна ворот сделаны из ковки, они не обладают парусностью. Если каркас обшит профнастилом, он будет поддаваться большой ветровой нагрузке. В первом случае (ковка) достаточно купить эл. привод в соответствии с рекомендациями производителя. Во 2-ом случае (профнастил) специалисты советуют выбирать устройства с запасом прочности в 1,5 раза. То есть, если полотно имеет параметры 2х2 м, лучше выбрать механизм, рассчитанный на створку 3х3 м.
Это же относится и к весу ворот, но назначение механизмов по весу створки должно в 3-4 раза превышать вес полотна. Например, если ворота с большой парусностью весят 200 кг, надо выбрать мотор, рассчитанный на вес конструкции 600-800 кг. Если это правило проигнорировать, привод не будет открывать створку или его разорвет в месте соединения с рычагом.
Цена автоматики для распашных ворот
Цена электроприводов для распашных ворот зависит от производителя (китайские наиболее дешевые), типа механизма (рычажные дороже линейных) и технических характеристик (чем мощнее, тем дороже).
