Комплектующие RollingCenter для производства откатных ворот

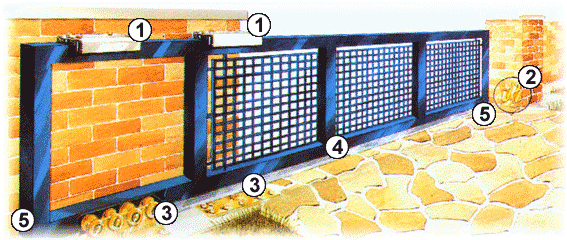

1) Суппорт регулируемый, направляющие ролики средние и высокие в сборе Rolling Center  (артикул: 4 RM, 4 RG)

При такой конструкции откатных ворот, данный суппорт выполняет роль верхнего вертикального ограничетеля, т.е. не позволяет воротам раскачиваться в вертикальной плоскости и в тоже время выполняет функцию верхней направляющей ворот. При малой ширине полотна ворот (меньше 8 м.), возможна установка только одного суппорта.

2) Ловушка полотна ворот Rolling Center  (артикул: 50 В, 50 P, 50 G)

Устанавливается во внутренней части проема, крепится к нижней части столба. Фиксирует нижнюю часть полотна ворот в закрытом состоянии. Не допускает провисание со временем полотна ворот.Существует несколько модификаций для ворот разного веса и длинны полотна.

3) Тележка для откатных ворот Rolling Center (артикул: CA 4 RC, CA 4 RMS)

Крепится к закладной фундаментного основания откатных (сдвижных) ворот. Всегда устанавливается в паре. Является основным элементом способствующим перемещению ворот. Существует несколько модификаций для ворот разного веса и длинны полотна.

4) Балка несущая откатных (сдвижных) ворот Rolling Center . (артикул: CA 4 RPS, CA 4RMS, CA 4 RS)

Приваривается к нижней части полотна ворот. В процессе установки одевается на тележки. Является направляющей полотна ворот в процессе движения. Существует несколько модификаций для ворот разного веса и длинны полотна.

5) Ролик концевой Rolling Center  (артикул: CA 4 RPS, CA 4RMS, CA 4 RS)

Крепится внутри несущей балки откатных ворот. Позволяет воротам плавно заезжать в ловушку при полном закрывании или полном открывании.

6) Тележка для откатных ворот - Малая Rolling Center  (артикул: CA 4 RPS)

Крепится к закладной фундаментного основания откатных (сдвижных) ворот. Всегда устанавливается в паре. Является основным элементом способствующим перемещению ворот. Существует несколько модификаций для ворот разного веса и длинны полотна.

7) Суппорт - Малый с креплением к стене, направляющие ролики в сборе Rolling Center  (артикул: 2 RG)

Данный суппорт выполняет роль верхнего вертикального ограничетеля ворот малых размеров, при малой ширине полотна ворот (меньше 8 м.).

8) Alpha профиль Rolling Center (артикул: Alpha)

Предназначен для эстетичного обрамления сэндвич панелей. Применяется в случае если полотно ворот состоит их сэндвич панелей.

9) Угол аллюминиевый для Alpha направляющей Rolling Center  (артикул: 66, 66DX, 66 SX)

Предназначен для эстетичного совмещения Alpha профиля. Как показано на рисунке ниже.

10) Профиль калиточный Rolling Center   (артикул: REFLEX)

Предназначен для эстетичной врезки калитки в полотно глухих откатных (сдвижных)ворот. Как показано на рисунке ниже.

11) Ручка с крепежными пластинами Rolling Center  (артикул: M 20 P90)

Назначение объяснять не приходится.

12) Зубчатая рейка Rolling Center  (артикул: 42, 43)

Крепится у нижнего основания полотна откатных ворот, служит для передачи тягового усилия с электропривода на ворота.

3) Крепеж для зубчатой рейки под сварку или под винт Rolling Center  (артикул: 48, 49)

Приваривается или прикручивается к несущей балке или нижнему профилю полотна ворот , служит для правильного крепления зубчатой рейки.

Комплектующие Ролинг Центр - это самый прочный и защищенный металл, точный расчет геометрии изделий, долговечность.
